城市地下管廊工程地質條件復雜，服役周期長，一般的管廊結構監測手段準確性和壽命無法達到要求，需要建立一套持久工作（20~30年）、智能化程度高、基于準確評估模型和判別標準的結構健康與安全在線監測系統。

系統特點

• 采用長標距光纖傳感器，監測區域從點擴大到面；

• 光纖作為傳感器直徑小，有柔性；

• 適應各種不同結構形狀的監測，施工安裝方便；

• 傳感器耐腐蝕性強，壽命可達20~30年；

• 多傳感器串聯，分布式測量，融合局部和宏觀信息；

• 采用高彈性、高耐久性樹脂，F(xiàn)RP與光纖直接復合控制滑移，提高傳感器的耐久性。

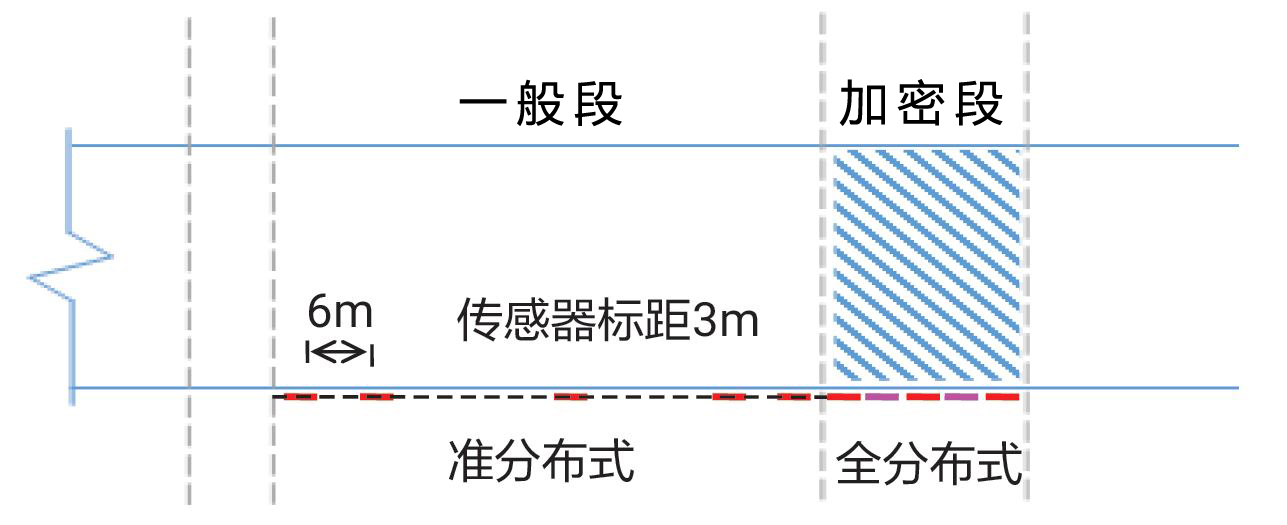

縱向傳感器布設

縱向傳感器是指沿管廊延伸方向布設的光纖傳感器，一般布設4~8條線路。其中在一般區每6m布設一個傳感器，在加密區傳感器采用全分布式布設的方式（即傳感器完全覆蓋監測區），傳感器的標距長度是3m。監測中，可獲得隧道的縱向應變分布，進一步解析獲得水平向和豎向位移，同時可判斷混凝土結構的開裂情況。

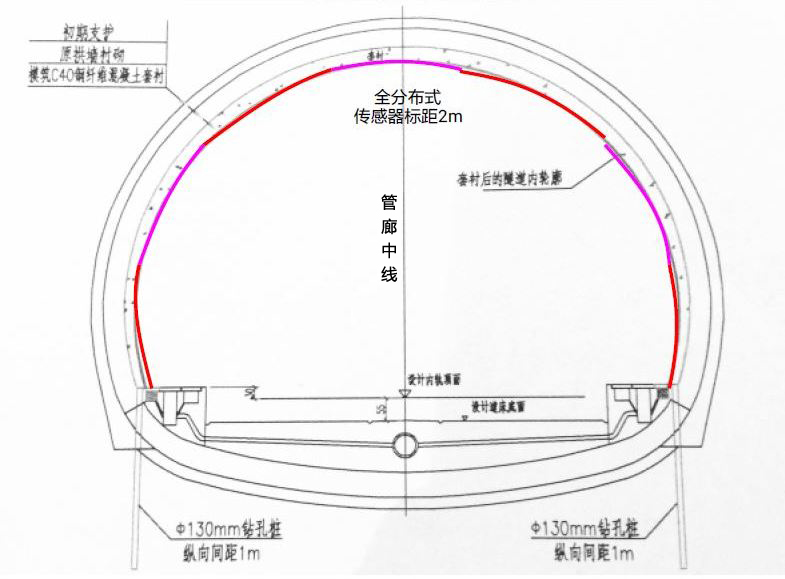

橫向傳感器布設

在加密區，為了詳細分析結構的狀況，適當布設環向監測斷面（1個/20米），采用全分布布設的方式，傳感器標距大小為2m，可獲得隧道的環向應變分布，進一步解析獲得收斂變形，同時可判斷混凝土結構的開裂情況。
